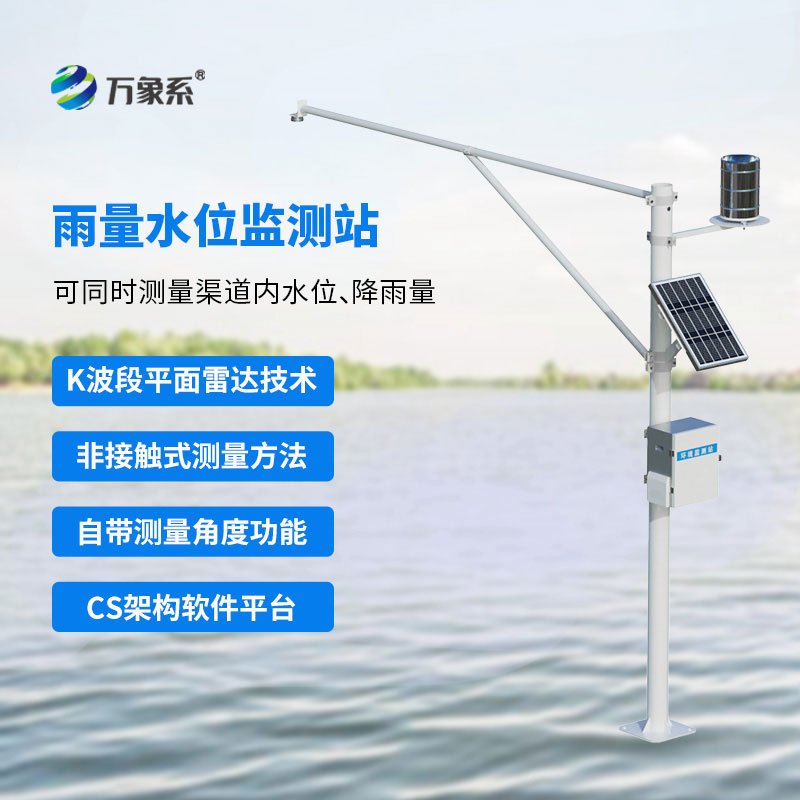

一、雷達雨量水位監測站產品概述

雷達雨量水位監測站又稱雷達測雨系統，水位監測報警系統，雷達雨量水位監測站是一種利用雷達技術進行水位和降雨量測量的氣象站，可同時測量渠道內水位、流速、流量和降雨量，可以幫助人們及時掌握水位變化的動態，為決策提供科學依據。

    WX-SW2是一款基于微波技術的全自動水文在線監測系統（具備省級CMA證書），可同時測量渠道內水位、降雨量。它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的水位和降雨量，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。

    二、應用領域

    1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等水位和雨量測量。

    2、輔助水處理作業，如城市供水、排污監測等。

    3、流量計算、入水排水流量監測等。

    三、產品特點

    1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。

    2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。

    3、流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。

    4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。

    5、不受大氣中水蒸汽、溫度和壓力變化的影響

    四、監測平臺

    1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

    2、支持多帳號、多設備登錄

    3、支持實時數據展示與歷史數據展示儀表板

    4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

    5、支持短信報警及閾值設置

    6、支持地圖顯示、查看設備信息。

    7、支持?jǐn)?shù)據曲線分析

    8、支持?jǐn)?shù)據導出表格形式

    9、支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。

    10、支持?jǐn)?shù)據后處理功能

    11、支持外置運行javascript腳本

    五、概要指標

    供電電壓：100mA（工作），＜1mA(休眠)；

    工作電壓：12V供電

    運行溫度：-35℃~60℃；

    存儲溫度：-40℃~60℃；

    野外防護等級：IP68

    信號輸出：RS485/MODBUS協議；

    六、技術參數

    水位測量

    測距范圍：0-30米

    測距精度：±1cm

    測距分辨率：1mm

    間隔時間：1-5000min

    雨量監測

    測量范圍：雨強0～4mm/min

    測量精度：±0.2mm

    分辨率：0.2mm

    承雨口徑：φ200mm

    供電方式：太陽能電池板+蓄電池組合供電

    太陽能功率：10W/30W（選配）

    蓄電池參數：DC3.7V 10Ah

    支架高度：立桿4米   橫臂3米

    工作環境：-30℃～80℃（不結冰狀態）

    七、安裝注意事項

    1、安裝環境

    測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象

    測驗渠段宜順直、穩定、水流集中

    測驗渠段需硬化處理，測量斷面宜規整

    測驗渠段應保持順暢，防止漂浮物堆積

    2、安裝高度

    建議安裝高度3-4米

    3、流速計安裝方向

    流速計波束建議朝來水方向
